光纤熔接机主要用于光通信中光缆的施工和维护,用于光纤与光纤熔接。
一般工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机
构平缓推进让两根光纤融合成一根,以实现光纤模场的耦合。


由于天气、架设、迁移等原因,各地断缆、断纤事故时有发生,必须及
时进行光纤的熔接维护。因此,配备一套良好的光纤熔接设备和一批熟
练掌握光纤熔接技术的专业技术人员,对搞好网络运营非常有必要。光
纤熔接,技术性强,要求高,既有一定的技术技巧,也有一定的技术规
律,操作时要仔细观察,周密考虑,按部就班,规范实施,特别在端面
制备、熔接、盘纤等环节,更要谨慎细致,一气呵成,使光纤熔接的美
观可靠,又符合技术标准要求。那么,光纤熔接应注意以下事项。
一、光纤熔接前的准备
光纤熔接前,首先要准备好剥纤钳、切刀、熔接机、热缩套管、酒精棉
等必要操作设备、工具和必需材料,查看熔接机电源是否充裕够用,各
种材料是否齐全等,然后把要熔接的光纤外护套、钢丝等视盘纤长度去
除,查找出需要熔接的相对应的光纤,在做好前期充分准备工作的前提
下,按照制备端面、熔接光纤、盘纤整理、质量检查四个步骤逐一进行。
二、端面的制备
合格的光纤端面是熔接的必要条件,端面质量好坏将直接影响到熔接质
量。光纤端面的制备包括剥覆、清洁和切割三个环节。


1、光纤的剥覆
光纤剥覆即剥除光纤涂面层,操作时要按照平、稳、快三字剥纤法原
则,掌握其技巧。“平”,要求持纤要平。左手拇指和食指捏紧光纤,
使之成水平状,所露长度以5cm为准,余纤在无名指、小拇指之间自
然打弯,以增加力度,防止打滑。“稳”,要求剥纤钳要握得稳,不
允许打颤、晃动。“快”,要求剥纤要快,剥纤钳应与光纤垂直,上
方向内倾斜一定角度,然后用钳口轻轻卡住光纤右手,随之用力,顺
光纤轴向平向外推出去,整个过程要一气呵成,尽量一次剥覆彻底,
不能犹豫停滞。
2、裸纤的清洁
清洁裸纤,首先要观察光纤剥除部分的涂覆层是否全部剥除,若有残
留,应重新剥除。如有极少量不易剥除的涂覆层,可用绵球沾适量酒
精,一边浸渍,一边逐步擦除。清洁时,将棉花撕成层面平整的扇形
小块,沾少许酒精,夹住以剥覆的光纤,顺光纤轴向擦拭,不能做往
复运动。一块棉花使用2~3次后要及时更换,每次要使用棉花的不同
部位和层面,这样即可提高棉花利用率,又防止了裸纤的再次污染。
3、裸纤的切割
裸纤的切割是光纤端面制备中最为关键的环节。在这一环节中,精密、
优良的切刀是基础,而严格、科学的操作规范是保证。切刀有手动和
电动两种。手动切刀操作简单,性能可靠,随着操作者水平的提高,
切割效率和质量可大幅度提高。电动切刀切割质量较高,适宜在野外
寒冷条件下作业,但操作较复杂,要求裸纤较长。因此,在选择切刀
时,熟练的操作者在常温下进行快速光缆接续或抢险,宜采用手动切
刀;初学者或在野外较寒冷条件下作业时,宜采用电动切刀。切刀选择
后,操作人员应按切割操作规范进行操作,掌握动作要领。首先要清
洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然平
稳、不急不缓,避免断纤、斜角、毛刺及裂痕等不良端面的产生,保
证切割的质量。同时,要谨防端面污染。热缩套管应在剥覆前穿入,
严禁在端面制备后穿入。在接续中应根据环境,对切刀“V”形槽、
压板、刀刃进行清洁。裸纤的清洁、切割和熔接的时间应紧密衔接,
不可间隔过长,特别是已制备好的端面,切勿放在空气中。移动时要
轻拿轻放,防止与其他物件擦碰。
三、光纤的熔接

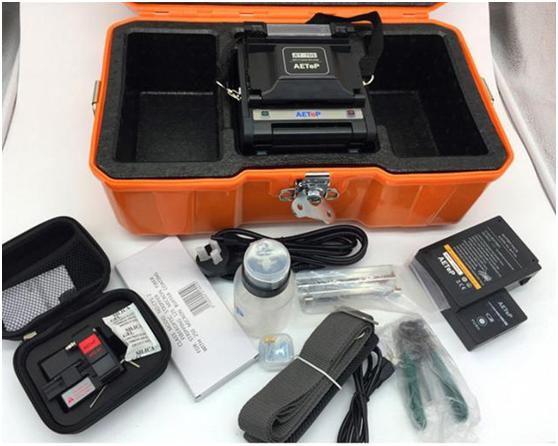

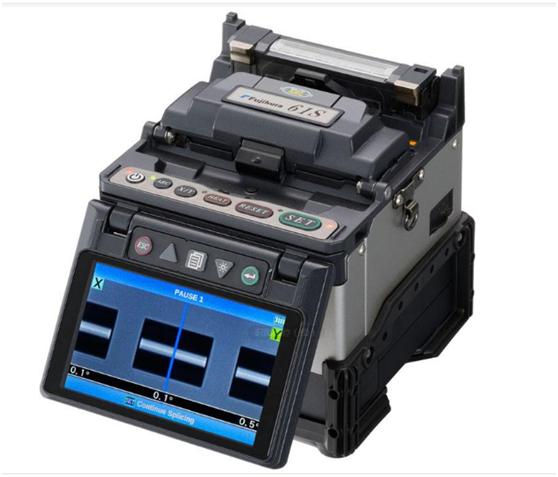

熔接光纤应根据光缆工程要求,配备蓄电池容量和精密度合适的熔接
设备,即熔接机。由于熔接机属高技术、高精密设备,价格高,因此,
选择的熔接机要有优良的性能、运行稳定、熔接质量高,且配有防尘
防风罩、大容量电池等,适宜于各种光缆工程(也有的熔接机体积较小、
操作简单、备有简易切刀,蓄电池和主机合二为一,携带方便,特别
适宜于中小型光缆工程)。操作人员应熟悉所使用熔接机的性能特点,
熟练掌握操作知识和要领,不能一知半解。熔接前,根据光纤的材料
和类型,在熔接机上设置好最佳预熔主熔电流和时间以及光纤送入量
等关键参数。熔接过程中还应及时清洁熔接机“V”形槽、电极、物
镜、熔接室等,随时观察熔接中有无气泡、过细、过粗、虚熔、分离
等不良现象,注意OTDR测试仪表跟踪监测结果,及时分析产生上述
不良现象的原因,采取相应的改进措施。如多次出现虚熔现象,应检
查熔接的两根光纤的材料、型号是否匹配,切刀和熔接机是否被灰尘
污染,并检查电极氧化状况,若均无问题则应适当提高熔接电流。在
确保光纤熔接质量无问题后,热缩松套管,保护熔接点处的光缆,并
按顺序妥善放置保存好,稍微清理一下现场后,进行光纤盘纤。
熔纤,固定好光缆后,在规范位置剥去纤芯的保护层,去除时一手去
除纤芯的保护层,一手擦拭将纤芯擦拭干净并规范摆放好。整理好所

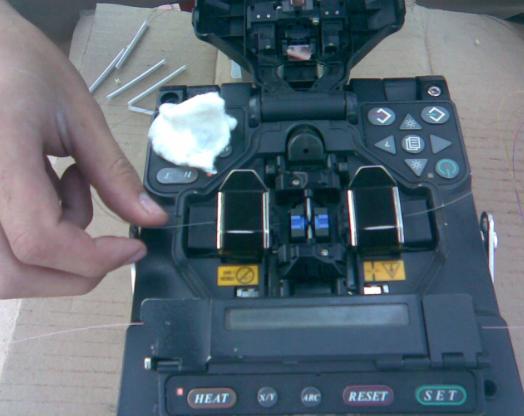

有纤芯后,给每根纤芯穿上热缩管。取出熔接机等设备工具并打开熔
接机,使用剥纤钳剥纤,每剥一根纤芯,都要轻轻拉动以检查纤芯是
否完好无损。在熔接的过程中要保证纤芯干净,使用酒精擦拭纤芯,
然后再使用切刀,处理好的纤芯截面要干净整齐,以保证熔纤成功。
在不清楚收发光纤芯的情况下,要根据纤芯的规范次序(蓝、桔、
绿、棕、灰、白、红、黑、黄、紫、浅粉、浅蓝)依次熔接。使用熔
接机时要规范操作,在放入纤芯后要将防护盖盖好,以防灰尘落入,
导致熔纤失败。熔好的纤芯损耗率要低于0.03dB。

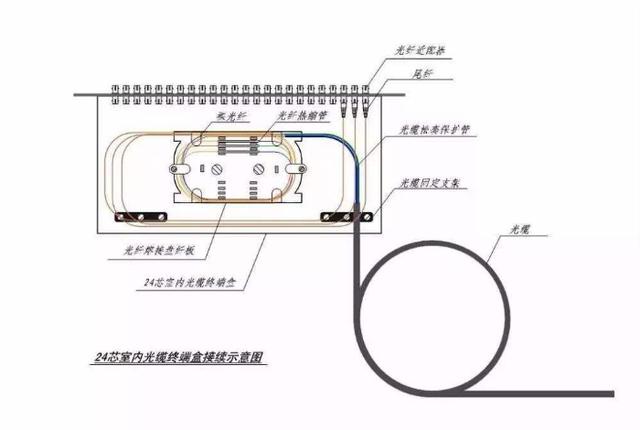

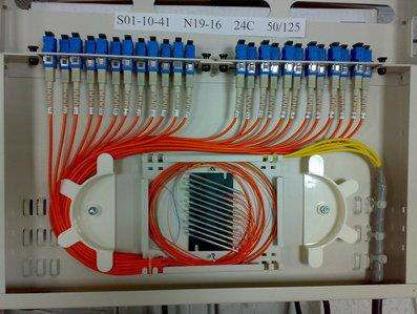

四、盘纤整理
光纤盘纤既是一门技术,也是一门艺术。科学的盘纤方法,不仅可
以避免因挤压造成的断纤现象,使光纤布局合理、附加损耗小,能
够经得住时间和恶劣环境的考验,而且有利于以后的检查维修。盘
纤时,一般沿松套管或光缆分歧方向为单元进行,每熔接和热缩完
一个或几个松套管内的光纤、或一个分支方向光缆内的光纤后,盘
纤一次,避免光纤松套管间或不同分支光缆间光纤的混乱,使之布
局恰当、易盘、易拆、易维护。也可以预留盘中热缩管安放单元为
单位盘纤,根据接续盒内预留盘中某一小安放区域内能够安放的热
缩管数目进行,依此避免由于安放位置不同而造成的同一束光纤参
差不齐、难以盘纤和固定,甚至出现急弯、小圈等现象。




五、光缆接续质量检查
在熔接的整个过程中,都要用OTDR测试仪表加强监测,保证光纤
的熔接质量、减小因盘纤带来的附加损耗和封盒可能对光纤造成的
损害,决不能仅凭肉眼进行判断好坏:(1)熔接过程中对每一芯光纤
进行实时跟踪监测,检查每一个熔接点的质量;(2)每次盘纤后,对
盘光纤进行例检,以确定盘纤带来的附加损耗;(3)封接续盒前对
所有光纤进行统一测定,以查明有无漏测和光纤预留空间对光纤及
接头有无挤压;(4)封盒后,对所有光纤进行最后监测,以检查封盒
是否对光纤有损害。
总之,光纤接续是一项技巧性强、质量要求高的工作,操作者必须
要有严谨细致的工作作风,勤于总结和思考的工作精神,并在实践
中不断提高操作技能,积累技术经验,才能全面提高光缆接续质量,
保质保量的完成光缆接续任务,做好信息传输平台的维护服务工作,
实现信息的高质量、不间断传输。
六、熔纤机维护保养
1、光纤熔接机的易损耗材为放电的电极。基本放电4000次左右就
需要更换新电极。
2、电池及时充电及更换,保证电池正常使用,不影响熔纤正常工
作更换电极方法:首先取下电极室的保护盖,松开固定上电极的
螺丝,取出上电极。然后松开固定下电极的螺丝,取出下电极。
新电极的安装顺序与拆卸动作相反,要求两电极尖间隙为:2.6±0.2mm,
并与光纤对称。通常情况下电极是不须调整的。在更换的过程中不
可触摸电极尖端,以防损坏,并应避免电极掉在机器内部。更换电
极后须进行电弧位置的校准或是自己做一下处理,重新打磨,但是
长度会发生变化相应的熔接参数也需做出修改。
3、保证熔纤机整洁性,每次熔完纤芯后对熔纤机进行保洁,清洁V
型槽内沉积的灰尘。
4、熔接机的功能就是把两根光纤熔接到一起,所以正确使用熔接机
也是降低光纤接续损耗的重要措施。根据光纤类型正确合理地设置
熔接参数、预放电电流、时间及主放电电流、主放电时间等,并且
在使用中和使用后及时去除熔接机中的灰尘,特别是夹具、各镜面
和v型槽内的粉尘和光纤碎末的去除。每次使用前应使熔接机在熔接
环境中放置至少十五分钟,特别是在放置与使用环境差别较大的地
方(如冬天的室内与室外),根据当时的气压、温度、湿度等环境
情况,重新设置熔接机的放电电压及放电位置,以及使v型槽驱动器
复位等调整。
4、熔接完光纤如不在熔纤,检查熔纤机是否干净整洁,确定后及时
把熔纤机及熔纤相关工具放回工具箱内。
